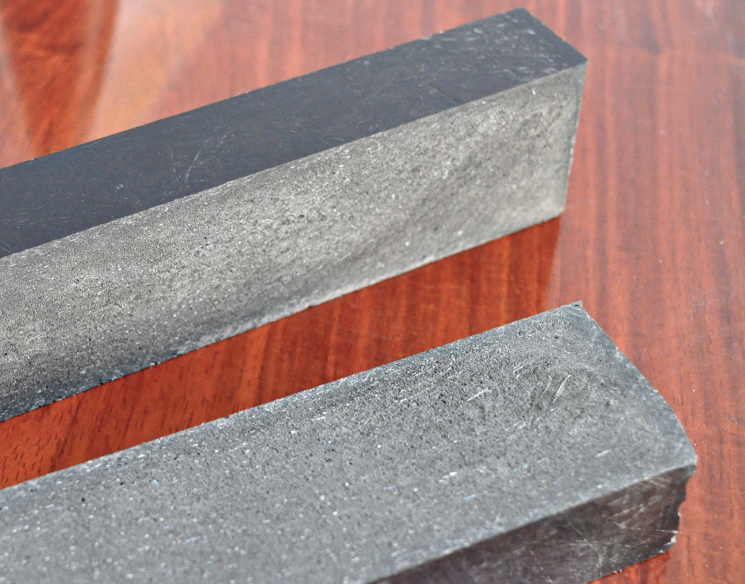

| 行业俗称 | PU龙骨 |
| 材料本质 | 高密度聚氨酯（PU）硬质泡沫，通过模具浇注/注射发泡成型 |
| 产品说明 | 1.玻璃纤维增强FPEU材料是采用连续复合工艺制造生产的，由多层连续玻璃纤维与高密度硬质聚氨酯复合而成。 2.这种结合方式不仅使得材料具备了聚氨酯所拥有的优异的保温性能，同时玻璃纤维又能提升材料的抗弯与抗压强度。 3.可应用于车辆地板增强、做墙体内增强龙骨等等，不仅机械强度高，而且有防水，防腐等诸多优点。 |

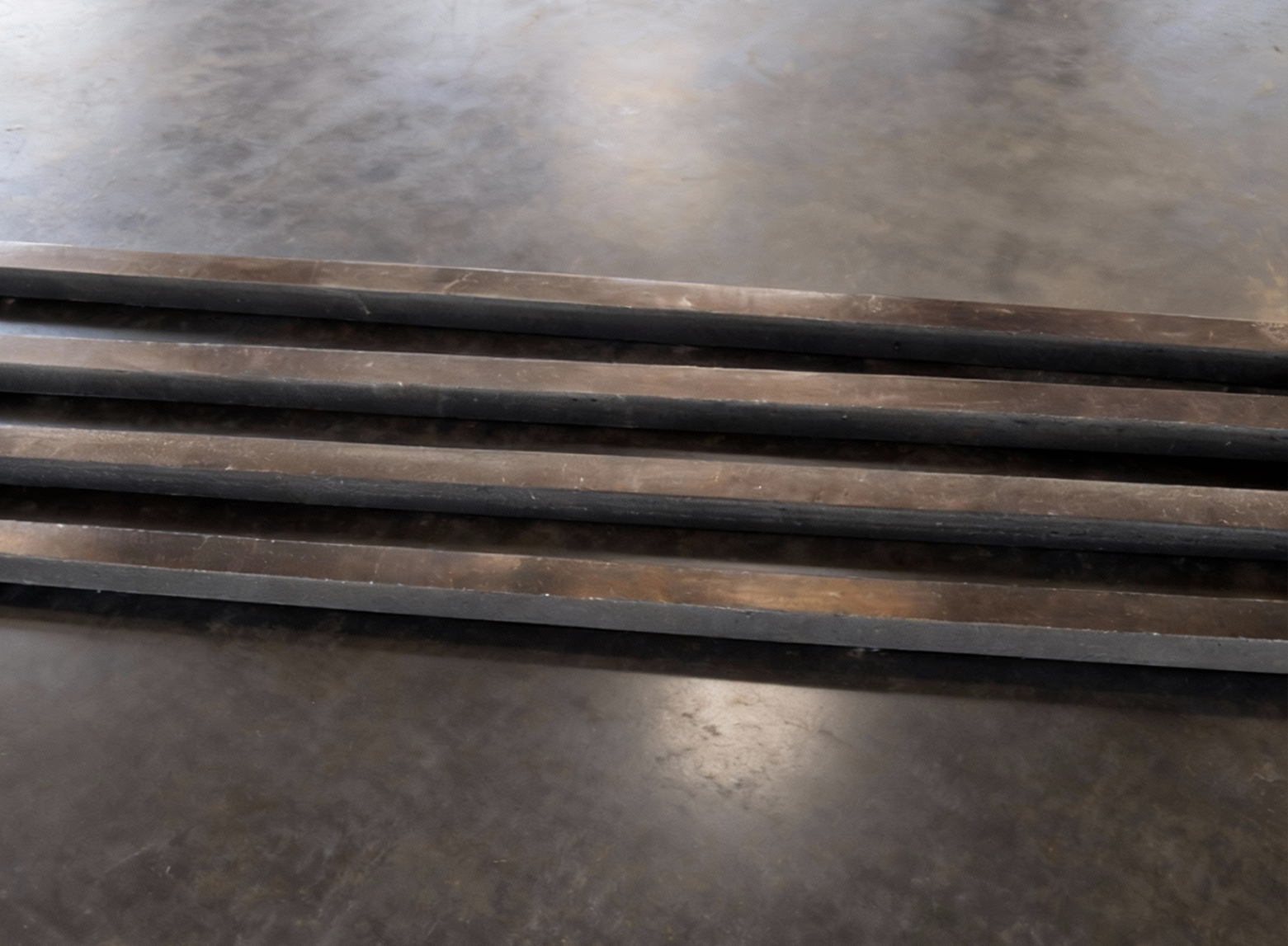

| 技术参数 | 1.密度：300-500Kg/m3 2.板材厚度：40mm 50mm 55mm 65mm 3.板材标准尺寸：2400,4000mm长x595/1240mm宽 4.龙骨尺寸：基于板材尺寸任意切割，长度2440,4000mm每根 5.压缩强度：13.67Mpa 6.弯曲强度：28.02Mpa |
| 产品优势 | 1.导热系数低，保温性能高 2.具备一定握钉力 3.高强度、高韧性、质量轻 4.防水、防潮、耐腐蚀 5.无需表面处理，施工便捷 |

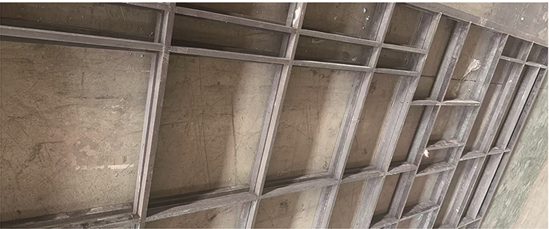

| 产品应用 | 是替代铝合金龙骨的理想材料，在表面复合其他材料后可以直接握钉，比铝合金型材减重30%以上，特别适合于门窗等部位防水表面无需打磨和预处理，粘接强度高。 |
FPEU龙骨机械性能参数 | |||
| 检测依据 | GB/T8813-2020,GB/T8810-2005,GB/T9641-1988 | ||
| GB/T8812.22007,GBT17657-2013 | |||
| 检测项目 | 单位 | 检测结果 | |
| 压缩强度 | X方向 | MPa | 14.3 |
| Y方向 | 7.3 | ||
| 整体吸水率% | 1.3 | ||
| 拉伸强度 | MPa | 9.66 | |
| 屈服强度 | 芯材 | MPa | 15.4 |
| 边缘表皮 | MPa | 30.0 | |
| 握钉力 | 侧面 | N | 700 |
| 表面 | N | 2200 | |
